PQ-450型高速透明膜三维包装机

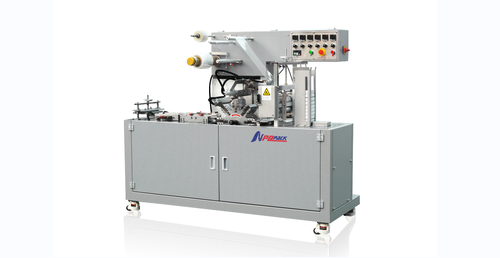

1、PQ-450型高速透明膜三维包装机产品图(仅供参考、可加安全罩)
2、产品概述:
PQ-450型高速透明膜三维包装机可对单盒、多盒集合自动送料、裹包、折叠、侧封、端封、上下整形、计数并自动粘贴防伪易拉线等功能,还具有规格记忆功能,轨道自动调节功能,面烫和点烫功能等。
PQ-450型高速透明膜三维包装机是在吸收、消化国内外先进设备的基础上,经过精心设计和改造而成。采用以机械传动为主,气动为辅的设计理念,主要体现在正常工作中运行稳定,故障率较低。同时操作简单,更换品种快、维修便捷,出了故障能够在短时间内能够恢复正常生产、推料部分以链轮和链条传动,用步进电机来控制送膜,推盒机构带有过载的保护装置,降低了故障率。输送功能可根据受场地的限制分成接直线式输送、或接90度的输送,这一设计理念居国内同行先进水平,受到客户的青睐!
该机广泛适用于药品、化妆品、保健品、食品等行业中的各种方形单件或多件(集合)物品的透明膜三维包装,可对包装物品进行自动送料、裹包、折叠、热封、计数、及粘贴拆封拉线。
3、功能特点:
本机是在吸收和消化国外先进设备的基础上经精心设计改造而成,该机结构紧凑、操作简单、维修方便,更换少量零件即可包装不同规格的产品,适用于大盒状产品的包装、而且能对多个单盒产品进行自动叠加集合包装,(可取代集合式热收缩包装机)、和需带光电跟踪的产品。如条包香烟、茶叶、盒装口香糖、药品、化妆品、保健品等。
本设备采用的包装材料BOPP或PVC双面热封膜
4、整机外形尺寸前视图:
塑封方式:
烟盒式封包。
保证各塑封面平整无破损无翘起。
6、PQ-450型机参数及说明
名称 | 说明 |
随机配送配件 | 1、双头呆扳手5.5-21为7件套,2、内六角扳手9件套,3、8号尖嘴钳1把,4、5寸一字和十字螺丝刀各一把,5、铁制油枪1把,6、φ10mmX400mmX600W一件,φ10mmx280mmx500w 四件,7、K型3000mm 热电偶四件。各种螺丝若干。 |
适应包装材料 | 0.018mm-0.03mmBOPP双面热封膜,外径φ320mm内经φ70mm |
包装速度 | 10-50包/分(根据产品大小可调速使用) |
包装尺寸 | L40-280mm W30-200mm H20-90mm(所有尺寸不能取最大值或) |
设计功率 | 10.5kw |
耗电功率 | 2.5kw |
电压 | 380V-50Hz |
工作气压 | 0.6Mpa |
设备重量(约) | 700kg |
主机尺寸 | 2300*860*1750mm |
输送尺寸 | 1550*260*830mm |
7、PQ-450型电器件规格配置
电器名称 | 型号 | 数量 | 品牌以及产地 |
主电机 | 130DNMA2-0002CKAM | 1台 | 东菱伺服 |
减速机 | WPA-70 | 1台 | 杰牌 |
下膜电机 | 60DNMA2-0D40DKAK | 1台 | 东菱伺服 |
触摸屏 | TK6071iP | 1台 | 威纶 |
温控模块 | WIN7 233-7PH22-OXAO-I | 1个 | 汇邦 |
PLC | AFPXOL30R | 1台 | 松下 |
交流接触器 | CJX2-1810 | 1个 | 正泰 |
中间继电器 | RXM24VDC | 2个 | 施耐德 |
接近开关 | KM12-04N | 7个 | 阳明 |
感应开关 | TL-Q5MC1-Z | 1个 | 欧姆龙 |
固态继电器 | KSR-25DA | 7个 | 阳明 |
气缸 | SDA 32X5 | 2个 | 亚德客 |
SDA 32X10 | 2个 |
SDA 32X15 | 1个 |
SDA 32X25 | 2个 |
SDA 32X30 | 1个 |
MAC20X100SCA | 2个 |
电磁阀 | 4V210-08 | 6个 | 亚德客 |
2V025-08 | 3个 |
加热管
| φ10X400X800w | 1支 | 证暖 |
φ10X80X150w | 6支 |
φ10X240X500w | 12支 |
热电偶 | AT11-M6*1.5M-K-J-GJ7/0.2 | 2条 | 证暖 |
AT11-M6*2.5M-K-J-GJ7/0.2 | 5条 |
9、售后服务承:
我方设备的售后服务承诺如下:
1、按需方通知的时段内安排人员上门调试机台。
2、在调试期间代培贵方操作人员,使之基本能掌握操作要领,同时欢迎贵司来人到我公司实地学习,免费接受培训。
3、平时机器有问题需要排故的,可先电话联系,我方在接话后的2个小时内予以回应,提出解决方案;如确因我方质量问题而无法排除故障的,经双方沟通协商后,我方按协商时间派员到现场排故,质保期内费用免收,质保期后将收取更换件或人员服务费。
4、产品质保期为壹年,终身提供有偿服务。
